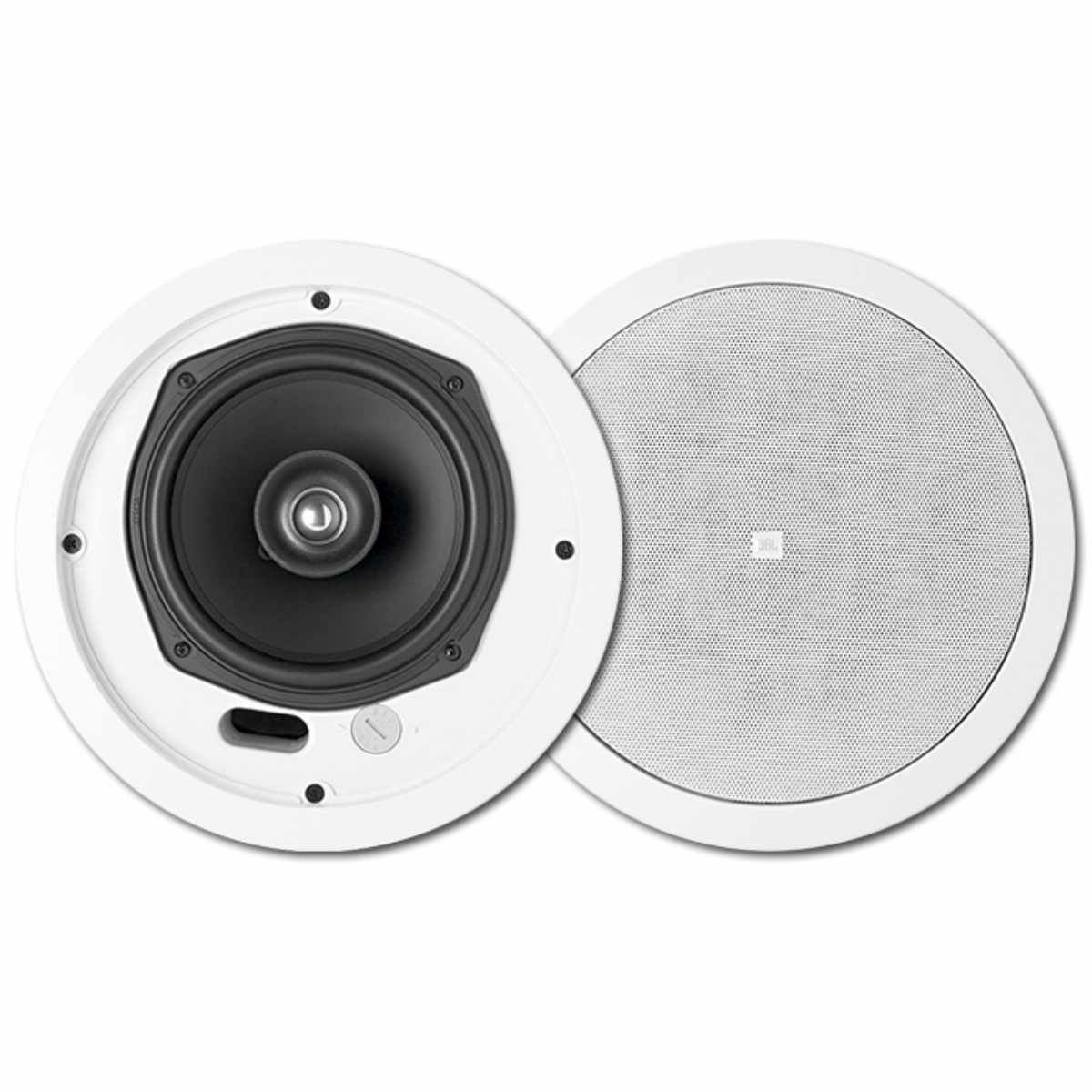

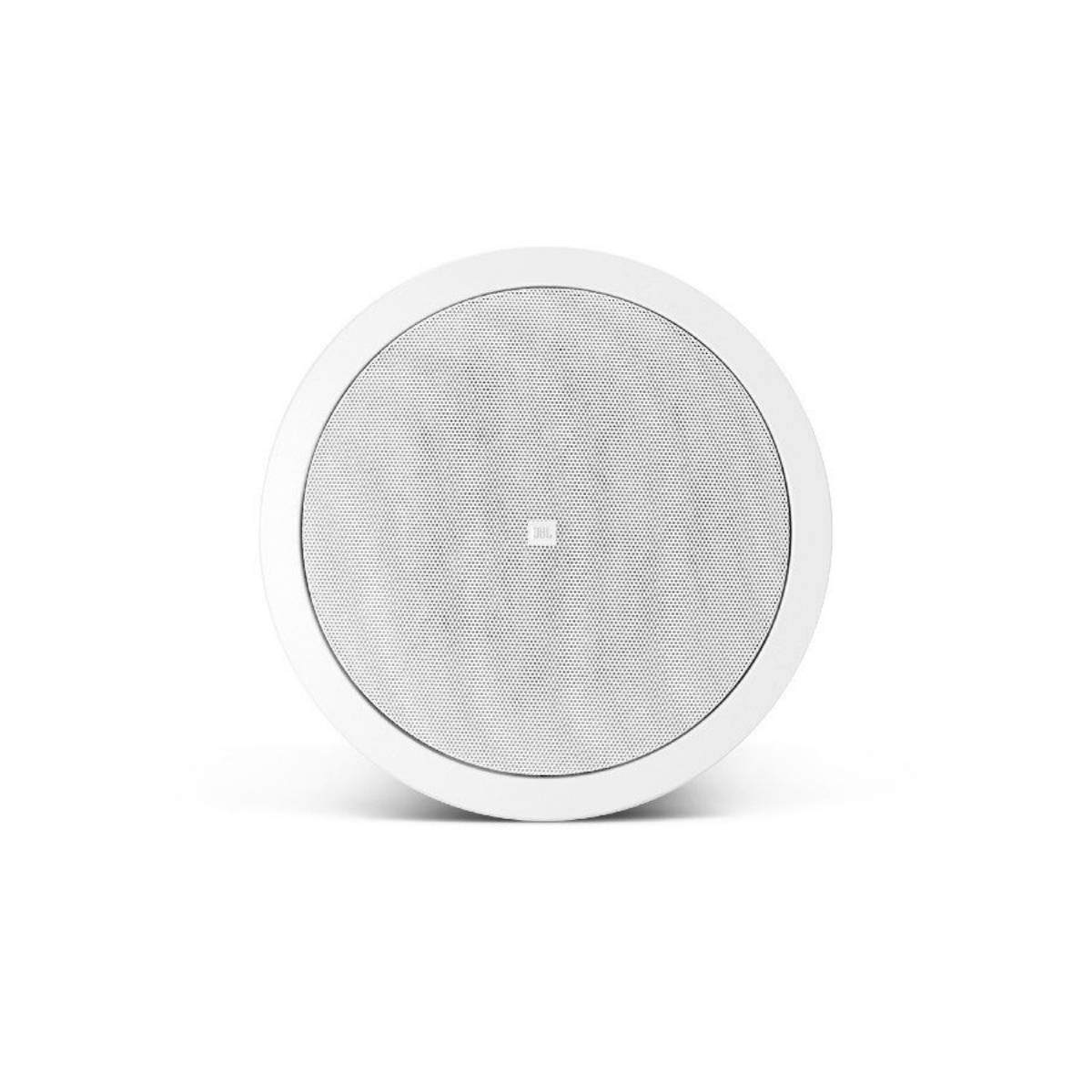

Bocina de Plafon JBL CONTROL 26CT
Altavoz professional para plafón series 6.5" Blanco
Precio: Bajo*
Características
- Woofer de 165 mm (6,5 in) montado coaxialmente con borde de caucho butílico y revestimiento de titanio de 19 mm (0,75 in)
- Alta potencia, amplia respuesta de frecuencia y baja distorsión para una capacidad de alto nivel de sonido.
- Capacidad de potencia Potencia de programa continuo de 150 W; ruido rosa continuo de 75 W
- Tomas de transformador 70 V: 60 W, 30 W, 15 W y 7,5 W
- Índice de directividad (DI) 4,6 dB
- Nivel de presión sonora máximo nominal 106 dB SPL a 1 m (3,3 pies)
- Baja frecuencia 165 mm (6,5 pulgadas)
- Frecuencia alta 19 mm (0,75 pulgadas) de titanio
- Terminaciones Tira de barrera con bloqueo de tornillos
- Dimensiones (alto x diámetro) 210 mm x 252 mm (8,3 pulgadas x 9,9 pulgadas)
- Peso neto (uds.) 4,2 kg (10 libras)
- Peso del envío (par) 9,7 kg (21 libras)
- Incluye rejilla, carcasa posterior y rieles para mosaicos para una instalación rápida y un fácil almacenamiento en el distribuidor
- La exclusiva protección contra sobrecarga SonicGuardTM de JBL permite niveles operativos más altos y una fiabilidad mejorada del sistema
Especificaciones
Tamaño del Woofer
6.5 Pulgadas
Rango de Frecuencias
75-20 kHz
Potencia Continua o Nominal
150 watts vatios
SPL Maximo
106 dB
Vias Integradas
2 Vias
Sensibilidad
89 dB
Impedancia Nominal
16 ohmsΩ
Angulo de Cobertura
110 grados°
Tomas de Transformador
70/100 V
Entorno Operativo
Interiores
Descargas PDF
Propiedades Físicas
Peso:
42 kg
Ancho:
252 cm
Alto:
252 cm
Profundidad:
21 cm
Funcionalidades destacadas
Introducción de maneras de instalación
La conexión de entrada se proporciona de manera conveniente en un conector de bloqueo extraíble (incluido), lo que proporciona una conexión segura a través de terminales atornilladas y permite precablear un sistema antes de instalar el altavoz para una rápida y cómoda instalación a presión. Hay terminales de conector disponibles por separado para la entrada y para los cables de paso, lo que facilita la conexión en puente de la señal del altavoz a altavoces adicionales. La placa de terminales de entrada proporciona alivio de tensión para cables desnudos, cable de cámara o conducto de ½ pulgada (12 mm de diámetro interior). La caja de terminales está cerrada de manera segura para cumplir con los códigos de seguridad
Especificaciones e instalación de rejilla
La instalación del Control 26C es rápida y sencilla. El altavoz se entrega completo con el panel posterior, la rejilla, el soporte de apoyo y los rieles para placas.
La instalación completa se puede realizar sin necesidad de acceder por encima del techo. Se proporciona una plantilla para marcar el corte. Se puede instalar una innovadora placa de soporte en forma de C desde abajo a través del corte para reforzar la parte superior del material del techo. Se incluyen rieles de puente para placas que se pueden atornillar a la placa C para extender el soporte a la rejilla de canal en T en instalaciones de techos suspendidos.
Una vez que el altavoz se coloca a través del corte, se mantiene firmemente en su lugar mediante tres pestañas de montaje que se ajustan
a la placa C, si se utiliza, o directamente al material del techo.
Especificaciones arquitectónicas
El altavoz deberá ser de diseño empotrado en el techo, compuesto por un transductor de baja frecuencia de 165 mm (6,5 in), un transductor de alta frecuencia de 19 mm (¾ in) montado coaxialmente y una red divisora de frecuencia instalada en un gabinete con orificios. La bobina móvil de baja frecuencia deberá tener un diámetro de 25 mm (1 in) y el formador de la bobina deberá ser de aluminio para lograr la máxima disipación de calor. Las especificaciones de rendimiento de una unidad de producción típica serán las siguientes: La sensibilidad medida (SPL a 1 m [3,3 ft] con entrada de 4 V, promediada de 100 Hz a 10 kHz) deberá ser de al menos 89 dB-SPL. La respuesta de frecuencia utilizable deberá extenderse de 75 Hz a 20 kHz (10 dB por debajo de la sensibilidad nominal en el medio espacio) sin ecualización externa. La potencia nominal debe ser de al menos 75 vatios de potencia de ruido rosa continuo, definido como conforme a la norma internacional IEC268-5 (ruido rosa conformado con una relación pico-promedio de 6 dB) durante un período de 100 horas continuas.
El sistema debe estar protegido contra daños por sobrecarga ocasional mediante lámparas de serie de rango completo que limitan la potencia a la red y los transductores (Control 26C, no Control 26CT). El transductor de alta frecuencia debe estar cargado con bocina para cubrir de manera más uniforme un área de cobertura cónica polar mínima de 110°.
